Тип изоляции 1

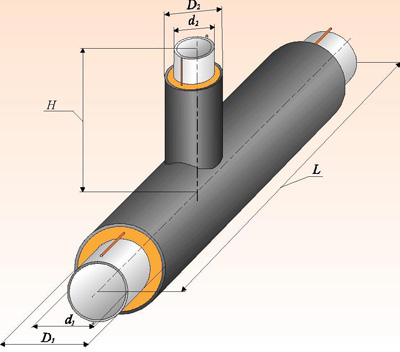

Наружный диаметр ствола (d1), мм	Длина ствола (d2), мм																						Длина ствола (L), мм
	25	32	38	45	57	76	89	108	133	159	219	273	325	426	530	630	720	820	920	1020	1220	1420
	Масса изделия, кг
25	5,2																						1200
32	6,2	6,7																					1200
38	6,7	7,2	7,4																				1200
45	7,2	7,7	8,0	8,3																			1200
57	8,2	8,7	9,0	9,3	9,8																		1200
76	10,8	11,3	11,6	11,9	12,4	13,4																	1300
89	15,1	15,6	15,8	16,1	16,6	17,6	19,7																1300
108	17,8	18,3	18,6	18,9	19,4	20,3	22,3	23,7															1300
133	22,4	22,9	23,1	23,4	23,9	24,8	26,8	28,0	30,1														1300
159	31,1	31,6	31,8	32,1	32,6	33,5	35,4	36,6	38,6	41,5													1400
219	53,8	54,2	54,5	54,7	55,2	56,0	57,8	59,0	60,9	63,6	72,3												1400
273	101,6	102,2	102,5	102,8	103,4	104,5	106,8	108,3	110,8	114,3	125,7	137,7											1800
325	121,0	121,6	121,9	122,2	122,8	123,8	126,1	127,5	129,9	133,3	144,3	155,8	163,0										1800
426	171,8	172,4	172,7	173,0	173,6	174,7	177,1	177,7	181,3	184,9	196,6	209,0	216,7	232,9									1900
530	238,7	239,2	239,5	239,8	240,3	241,3	243,5	244,8	247,1	250,4	260,9	271,8	278,7	293,0	310,6								2000
630	290,6	291,0	291,3	291,6	292,1	293,0	295,0	296,3	298,4	301,4	311,2	321,2	327,6	340,8	356,9	373,2							2000
720	366,3	366,8	367,1	367,4	367,9	369,0	371,1	372,5	374,8	378,1	388,7	399,7	406,6	421,1	438,3	456,3	479,0						2000
820	462,1	462,6	462,9	463,3	463,8	464,9	467,3	468,8	471,3	474,8	486,2	498,2	505,7	521,4	540,7	559,4	584,3	617,1					2000
920	563,3	563,8	564,1	564,4	564,9	565,9	568,1	569,5	571,8	575,1	585,6	596,7	603,6	618,0	635,8	653,3	676,0	706,3	730,9				2100
1020	685,8	686,4	686,7	687,0	687,6	688,7	691,0	692,5	695,0	698,6	710,0	721,9	729,4	745,1	764,4	783,2	808,0	840,8	867,2	907,2			2100
1220	938,3	938,9	939,2	939,5	940,1	941,2	943,4	944,9	947,4	950,8	962,0	973,8	981,1	996,5	1015,4	1033,9	1058,2	1090,4	1116,3	1155,5	1197,8		2400
1420	1244,3	1244,8	1245,1	1245,5	1246,1	1247,2	1249,5	1251,0	1253,5	1257,0	1268,4	1280,4	1287,9	1303,6	1322,9	1341,7	1366,5	1399,3	1425,7	1465,7	1508,8	1559,1	2700

Примечание:
Размер Н = 700 -1500 мм, см. ГОСТ 30732-2006

Пример заказной спецификации:

Тройник диаметром 57 - 57 мм с теплоизоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке.
Тройник Ст 57 - 57 - 1 - ППУ - ПЭ

Тип изоляции 2

Наружный диаметр ствола (d1), мм	Наружный диаметр отростка (d2), мм												Длина ствола (L), мм
	57	76	89	108	133	159	219	273	325	426	820	920
	Масса изделия, кг
57	10,3												1200
76	13,1	14,1											1300
89	17,4	18,4	20,4										1300
108	20,2	21,3	23,3	24,6									1300
133	25,2	26,2	28,1	29,4	31,7								1300
159	34,5	35,5	37,3	38,6	40,8	43,7							1400
219	58,4	59,3	61,0	62,2	64,2	67,0	75,8						1400
273	109,5	110,6	112,9	114,4	117,1	120,8	132,4	144,4					1800
325	129,8	130,9	133,0	134,5	137,1	140,6	151,7	163,3	170,4				1800
426	186,4	187,6	189,9	191,4	194,2	197,8	209,6	221,9	229,5	246,5			1900
820	500,8	502,0	504,1	505,6	508,2	511,7	522,8	534,3	541,5	557,6	652,4		2000
920	608,2	609,2	611,2	612,5	614,9	618,1	628,4	638,8	645,4	660,1	746,6	779,4	2100

Примечание:
Размер Н = 700 -1500 мм, см. ГОСТ 30732-2006

Пример заказной спецификации:

Тройник диаметром 57 - 57 мм с теплоизоляцией типа 2 из пенополиуретана в полиэтиленовой оболочке.
Тройник Ст 57 - 57 - 2 - ППУ - ПЭ
