Неподвижная опора изолированная


  Главная → Фасонные изделия → Фасонные изделия с тепловой изоляцией из пенополиуретана (ППУ) в полиэтиленовой (ПЭ) оболочке → Неподвижная опора изолированная

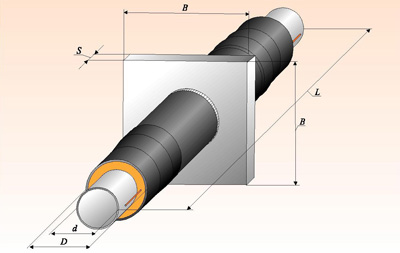

Наружний диаметр
стальной трубы
(d), мм		 Наружний диаметр
ПЭ оболочки
(D), мм		 Длина опоры
(L), мм		 Высота опоры
(B), мм		 Толщина опоры
(S), мм		 Максимальная
нагрузка на
элемент опоры
(Pmax), т		 Масса неподвижной
опоры, кг
Тип 1 Тип 2 Тип 1 Тип 2
 25   90   -  2500   255   16  2,6  15,6  -
 32  90  -  2500  255  16   3,6   17,7   -
 38  110  -  2500  255  16  4,2  18,7  -
 45  125  -  2500  255  16  5,0  19,9  -
 57  125  140  2500  255  16  7,5  21,8  22,6
 76  140  160  2500  275  16  9,5  26,9  28,1
 89  160  180  2500  295  16  12,5  36,4  37,7
 108  180  200  2500  315  16  19,0  43,1  44,7
 133  225  250  2500  340  16  23,5  53,9  56,7
159 250  280  2500  400  20  36,0  75,9  79,6
219 315  355  2500  460  24  50,0  128,0  134,3
273 400  450  3000  550  30  75,0  226,9  238,2
325 450  500  3000  650  40  90,0  309,3  322,3
426 560  630  3000  750  40  120,0  405,1  427,4
530 710 -  3000  900  40  150,0  547,8  -
630 800 -  3000  1000  50  205,0  709,3  -
720 900 -  3500  1100  50  235,0  969,5  -
820 1000 1100  3500  1300  50  310,0  1281,1  1353,4
920 1100 1200  3500  1300  60  430,0  1433,6  1513,1
1020 1200 -  3500  1400  60  470,0  1696,1  -
1220 1425 -  3500  1600       - **  -  -  -
 1420  1600  -  3500  1800  -  -  -  -

** Определяется расчетом.

Пример заказной спецификации:

Неподвижная опора изолированная для трубы диаметром 76 мм, высотой 275 мм и толщиной 16 мм в полиэтиленовой оболочке типа 1.
Неподвижная опора Ст 76 - 275х16 - 1 - ППУ - ПЭ
