Отвод


  Главная → Фасонные изделия → Фасонные изделия с тепловой изоляцией из пенополиуретана (ППУ) в оцинкованной стальной (ОЦ) оболочке → Отвод

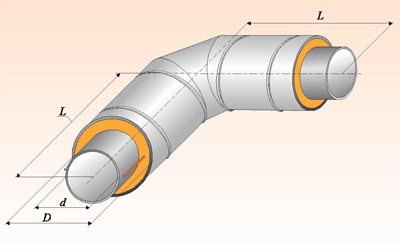

Наружный диаметр
стального отвода (d), мм		 Наружный диаметр
ОЦ стальной оболочки (D), мм		 Угол отвода Масса, кг (усредненная)
90° 60° 45° 30°
L, мм L, мм L, мм L, мм
 25  100     1000      1000       1000       1000  6,5
 32  100  1000  1000  1000  1000 7,5
 38  125  1000  1000  1000  1000  8,5
 45  125  1000  1000  1000  1000  9,5
 57  140  1000  1000  1000  1000  13,4
 76  160  1000  1000  1000  1000  17,1
 89  180  1000  1000  1000  1000  20,6
 108  200  1000  1000  1000  1000  26
 133  225  1000  1000  1000  1000  33,6
 159  250  1000  1000  1000  1000  45,6
219  315  1000  1000  1000  1000  78,5
273  400  1000  1000  1000  1000  110,3
325  450  1050  860  768  720  127
426  560  1100  889  807  734  188,9
530  675  1200  946  848  761  275
630  775  1200  945  848  761  340
720  875  1370  1066  948  843  426
820  975  1470  1073  990  820  544
920  1075  1570  1132  1032  846  665
1020  1175  1620  1189  1022  874  763
1220  1375  1820  1304  1105  927  920
1420  1575  2020  1420  1188  980  1140

Пример заказной спецификации:

Отвод 90° диаметром 133 мм с теплоизоляцией из пенополиуретана в оцинкованной стальной оболочке.
Отвод Ст 133 - 90° - ППУ - ОС
