ООО Уфимский трубный завод — Неподвижная изолированная опора для труб ППУ

Главная → Фасонные изделия → Фасонные изделия с тепловой изоляцией из пенополиуретана (ППУ) в оцинкованной стальной (ОЦ) оболочке → Неподвижная опора изолированная

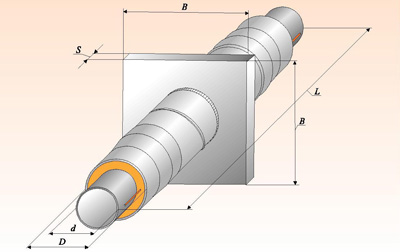

Наружный диаметр стальной трубы (d), мм	Наружный диаметр ОЦ стальной оболочки (D), мм	Длина опоры (L), мм	Высота опоры (B), мм	Толщина опоры (S), мм	Максимальная нагрузка на элемент опоры (Pmax), т	Масса НОП, кг
25	100	2000	255	16	2,6	18,2
32	100	2000	255	16	3,6	20,1
38	125	2000	255	16	4,2	20,9
45	125	2000	255	16	5,0	21,8
57	140	2000	255	16	7,5	23,3
76	160	2000	275	16	9,5	28,1
89	180	2000	295	16	12,5	36,7
108	200	2000	315	16	19,0	43,0
133	225	2000	340	16	23,5	52,9
159	250	2000	400	20	36,0	72,7
219	315	2000	460	24	50,0	116,9
273	400	2000	550	30	75,0	176,3
325	450	2000	650	40	90,0	246,8
426	560	2000	750	40	120,0	315,6
530	675	2000	900	40	150,0	414,2
630	775	2000	1000	50	205,0	547,7
720	875	2000	1100	50	235,0	661,1
820	975	2000	1300	50	310,0	888,8
920	1075	2000	1300	60	430,0	977,1
1020	1175	2000	1400	60	470,0	1135,0
1220	1375	2000	1600	-**	-	-
1420	1575	2000	1800	-	-	-
** Определяется расчетом

Пример заказной спецификации:

Неподвижная опора теплоизолированная в ППУ Тип 1 для трубы диаметром 76 мм, высотой 275 мм и толщиной 15 мм в оцинкованной стальной оболочке.
Неподвижная опора Ст 76 — 275х15 — ППУ — ОС
